CML-1016型應變&力綜合測試儀

2019/12/13

　　CML系列應變&力綜合測試儀兼具靜態應變儀與測力儀兩種功能，具有一機兩用、攜帶方便、占用空間小、顯示直觀、操作方便、高性價比的特點，是大專院?？蒲性核o態應變測試的理想儀器。該系列產品采用低功耗、低噪聲放大器，內置高性能、高精度的AD轉換器，運用成熟完善的單片機控制技術，脫機工作時通過操作含數字功能鍵的矩陣式鍵盤，操控性更靈活，人機對話更直觀，參數設置更方便，聯機工作時，軟件界面友好，操作方便，采集、存儲、顯示一鍵完成，系統通訊穩定可靠，軟件分析功能豐富完善。
　　CML-1016型數字靜態應變與力綜合測試儀是我公司研制的采用大型液晶觸摸顯示屏的靜態應變儀，16通道應變數據和1通道力值可在一屏實時顯示，極大的方便了對測試數據的觀察，同時還提供柱狀分布圖、XY圖兩種圖形觀察模式，更便于現場工程測試及學校螺栓組實驗臺測試使用。配用相應的傳感器，可測力、壓力、扭矩、位移等物理量，是在設計研究和生產施工中做靜態試驗的理想測量分析工具。

　　性能特點：
　　采用大型液晶觸摸顯示屏，儀器自身可在一屏上實時監測全部應變測點及一點力值的大小變化，更便于現場工程測試及力學教學實驗使用，可級聯256臺。
　　800×480視域液晶觸摸顯示模塊，集顯示、鍵盤操作于一體。
　　TFT觸摸彩屏顯示模式，界面美觀大方；
　　l6通道應變、l通道力值同屏高速實時顯示；

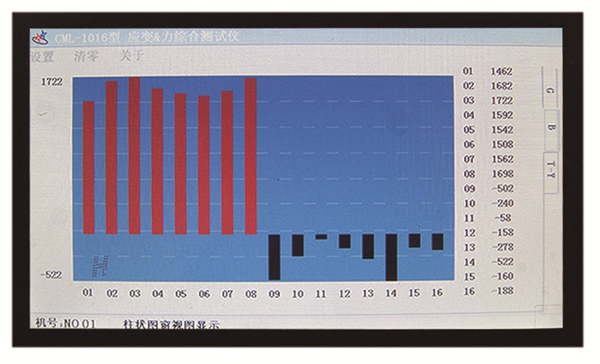

　　l6通道應變分布圖顯示模式可圖形數據同時顯示；

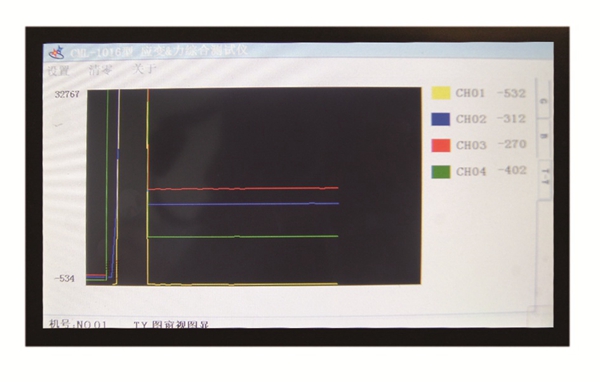

　　XY繪圖實時直觀的繪制實驗數據圖形
　　友好的參數設置平臺。
　　采集速度高，對16個測點的應變值進行實時監視，1秒完成對所有測點的采集顯示，自動清初始值測量，測量數據可繪柱狀分布圖等功能。
　　組橋方式全面，可組1/4橋、半橋、全橋，適合多種力學實驗。
　　配接力傳感器測量拉壓力，傳感器配接范圍廣。
　　測點切換采用進口優質器件程控完成，減少因開關氧化引起的接觸電阻變化對測試結果的影響。
　　采用儀器上面板接線方式，接線簡單方便；接線端子采用進口端子，接觸可靠，不易磨損。
　　數據可以轉化為通用數據格式（word文檔、Excel表格或圖形）顯示、存儲或打印。
　　主要技術指標：
　　1  測量點數：每臺機箱16測點應變1點測力（系統可擴展至256臺）
　　2  量程：±25000με，初始不平衡值±25000με
　　3  測量精度：測量值的0.2%FS±2με
　　4  測量速度：對系統全部測點進行一次測量的時間約1秒。
　　5  穩定性：A：零點漂移≤±3με/4h
　　B: 溫度漂移≤±1με/℃
　　C： 靈敏度變化：測量值的±0.1%±2με
　　6  應變系數：K值可調范圍為0.001～9.999。
　　7  適調應變電阻值范圍：60～1KΩ
　　8  可方便的進行單臂、半橋、全橋、混橋測量。
　　9  橋壓：2VDC
　　10 電源：220V±10%  50Hz
　　11 工作環境： 0℃～40℃ 相對濕度30%～85%
　　12 外型尺寸：430mm（D）×280mm（W）×160mm（H）
　　13 配接CML－1016靜態測量軟件可以進行靜態應變采集、分析，每個獨立系統能夠對單臺儀器的靜態數據進行處理，計算相應的應力、應變值，數據可以轉化為通用數據格式（word文檔、Excel表格或圖形）顯示、存儲或打印。
　　14 該軟件配有的8大模塊功能集成實驗理論依據并直接將采集數據生成實驗報告，便于實驗教學。
